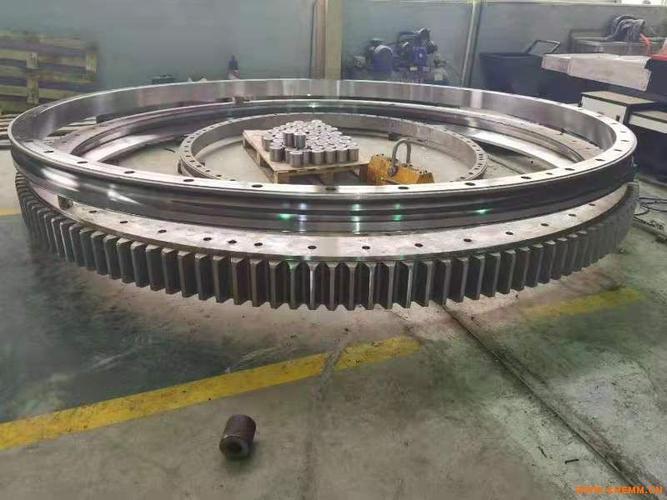

回转工作台是数控铣床、 数控镗床、 加工中心等数字控制机床必不可少的重要附件 ( 或部件 ) 。 它的作用是按照控制装置的信号或指令作回转分度或连续回转进给运动， 以使数字控制机床能完成指定的加工工序。 常用的回转工作台有分度工作台和数控回转工作台。 一、 分度工作台 分度工作台的功能是完成回转分度运动， 即在需要分度时， 将工作台及其工件回转一定角度。 其作用是在加工中自 动完成工件的转位换面， 实现工件一次安装好几个面的加工。 由于结构上的原因， 通常分度工作台的分度运动只限于某些规定的角度； 不能够实现 范围内任意角度的分度。 为了能够更好的保证加工精度， 分度工作台的定位精度 ( 定心和分度 ) 要求很高。 实现工作台转位的机构很难达到分度精度的要求， 所以要有专门定位元件来保证。 按照采用的定位元件不同， 有定位销式分度工作台和鼠齿盘式分度工作台。 1 ． 定位销式分度工作台 定位销式分度工作台采用定位销和定位孔作为定位元件， 定位精度取决于定位销和定位孔的精度 ( 位置精度、 配合间隙等 ) ， 最高可达 5 。 因此， 定位销和定位孔衬套的制造和装配精度要求都很高， 硬度的要求也很高， 而且耐磨性要好。 图 5-31 是自动换刀数控卧式镗铣床的定位销式分度工作台。 该分度工作台置于长方形工作台中间， 在不单独使用分度工作台时， 两者可当作一个整体使用。 图 5-31 定位销式分度工作台结构 1 挡块； 2 工作台； 3 锥套； 4 螺钉； 5 支座； 6 油缸； 7 定位衬套； 8 定位销； 9 锁紧油缸； 10 大齿轮； 11 长方形工作台； 12 上
